概述

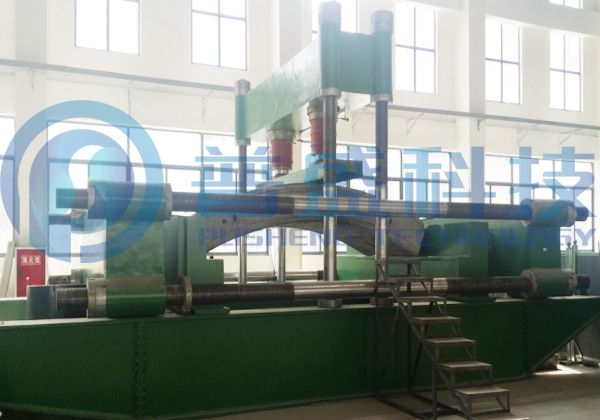

該試驗系統主要進行盾構隧道復合式襯砌原型加載試驗。主要包括試驗臺架、軸向滑移裝置、加載裝置和二次襯砌澆筑裝置四大部分。該系統不僅可對盾構隧道單塊原型管片、三環拼裝管片局部、管片接頭進行抗彎、抗剪等常規力學性能及破壞性加載試驗，而且能夠模擬對既有承載狀態下裂損管片襯砌結構進行加固補強或施作二次襯砌，進而實現對加固效果、二次襯砌受力特性以及管片襯砌與二次襯砌間相互作用機理等方面的相關研究，為盾構隧道雙層襯砌結構設計提供重要科學參考依據。
主要功能：
盾構隧道單幅及三環拼裝管片常規力學性能及破壞性加載試驗；
模擬壓彎承載狀態下裂損、裂化管片襯砌加固補強或施作二次襯砌；
盾構隧道復合式襯砌（管片與二次襯砌）原型加載及耐久性能試驗。
主要技術指標：
試驗臺架：12m×5.5m×4.5m（長×高×寬）
最大反力：水平方向5000kN、豎直方向5000kN
最大承受2塊Φ16m原型管片（重量）
試驗加載裝置：4個2500kN千斤頂，水平、豎直方向各2個
