產品概述
ZJ50-35B3大型直剪、壓縮兩用儀試驗機，是根據中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》和中華人民共和國電力行業標準DL/T5356-2006的規定。用于測定最大粒徑為60毫米的粗顆粒土的抗剪強度。
該設備軸向應力控制，采用穩壓數字伺服控制油源驅動軸向油缸加載，水平應力、應變自動控制，采用液壓穩壓、穩流計量數字伺服控制水平油缸加載。
液壓穩壓、穩流數字伺服控制油源是我公司利用目前國際國內先進微控制技術研發的高精度穩壓、微流量控制裝置，其位移控制精度可達um級。該裝置采用交流伺服電機帶動精密滾珠絲杠工作，可達到精密控制的目的。試驗過程中無噪聲的干擾，驅動功率隨所需功率而自動調節，節省能源。避免了傳統使用伺服閥控系統發熱量大，能耗大，噪聲大的缺點。
系統采用計算機全自動控制
自動采集功能有：試驗參數數據處理顯示和數據庫管理以及試驗數據自動采集、存儲， 自動控制功能有：軸向應力、水平應力、應變。試驗數據自動采集的參數有： 軸向載荷、軸向位移、水平位移、水平載荷。實時繪制主應力和水平位移關系曲線和軸向應力和時間的關系曲線。試驗完成后，數據處理繪制直剪試驗三個關系曲線和計算出摩擦角和粘聚力。
主要參數
5．直剪儀
19.試樣尺寸： Ф500X400mm
20.最大垂直載荷： 700KN（垂直應力0-3.5Mpa）；傳感器精度±0.3%F.S
21.最大水平推力： 700KN (水平應力0-3.5Mpa)；傳感器精度±0.3%F.S
22.最大垂直行程： 150mm
23.最大水平行程： 150mm
24.垂直、水平穩壓誤差： ≤1%F.S
25.水平剪切速度范圍： 0.005-5mm/min (無級)
26.水平剪切速度穩定精度： ±0.5%F.S
27.控制方式： 可調應力、應變式，垂直穩壓、水平剪切全自動控制
28.垂直位移傳感器：0-50mm；精度±0.1%F.S
29.水平位移傳感器：0-100mm；精度±0.1%F.S
6．壓縮儀
11.試樣尺寸： Ф500X250mm
12.軸向載荷： 700KN（垂直應力0-3.5Mpa）
13.軸向行程： 250mm
14.軸向穩壓誤差： ≤1%
15.控制方式： 壓縮全自動
所使用軟件
數據采集系統由計算機、傳感器、A/D轉換器、信號放大、調理、傳輸系統組成；所有試驗參數由專門軟件控制進行定時自動采集、數據存儲。顯示適時圖形，試驗完成后由計算機對所采集的數據進行處理。
系統操作軟件平臺為中文系統，系統控制軟件使用VC++語言編制。下拉式菜單，仿Windows界面。為方便用戶需要，本軟件采用數據開放型式，試驗過程中采集到的數據自動存貯于Microsoft Access數據庫中。用戶可以利用Microsoft Excel調用原始數據后自行處理。在試驗結束后，可以利用設備配套的“ 數據處理軟件”進行處理，打印成果、繪制圖形。

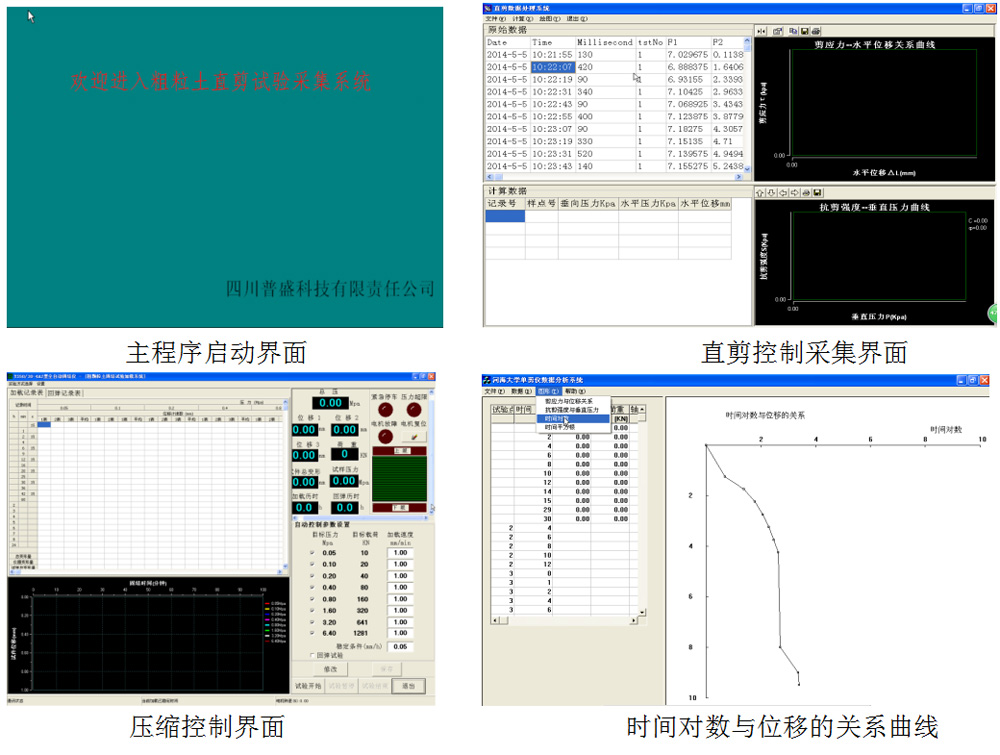

軟件主要界面
