產品概述

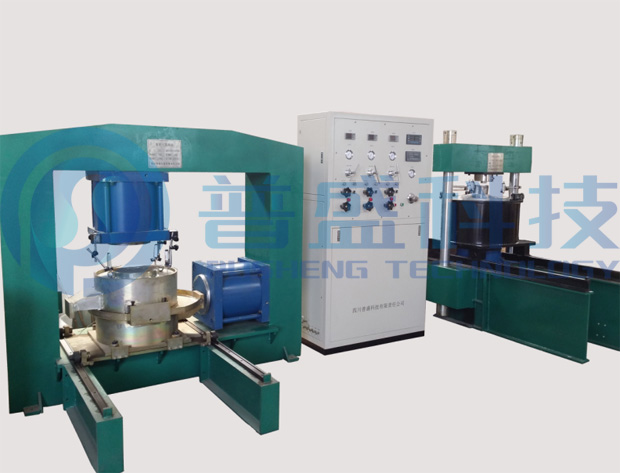

ZJ50-35B大型直剪、壓縮兩用儀試驗機，是根據中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》和中華人民共和國電力行業標準DL/T5356-2006的規定。用于測定最大粒徑為60毫米的粗顆粒土的抗剪強度。
該設備軸向應力控制，采用半自動控制軸向油缸加載，采用手動調速閥控制水平油缸加載。
數顯表顯示，人工讀數及處理。
主要參數
一．直剪儀
1.試樣尺寸： Ф500X400mm
2.最大垂直載荷： 700KN（垂直應力0-3.5Mpa）；傳感器精度±0.3%F.S
3.最大水平推力： 700KN (水平應力0-3.5Mpa)；傳感器精度±0.3%F.S
4.最大垂直行程： 150mm
5.最大水平行程： 150mm
6.水平剪切速度范圍： 0.03-5mm/min
7.控制方式： 半自動控制
8.垂直位移傳感器：0-50mm；精度±0.3%F.S
9.水平位移傳感器：0-100mm；精度±0.3%F.S
二．壓縮儀
1.試樣尺寸： Ф500X250mm
2.軸向載荷： 700KN（垂直應力0-3.5Mpa）
3.軸向行程： 250mm
4.軸向穩壓誤差： ≤1%
5.控制方式： 半自動控制
