產品概述
ZJ50-35A2型粗粒土直剪儀是依據中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》或中華人民共和國發改委發布的DL/T5356-2006《水利水電工程粗粒土試驗規程》中的各項標準設計生產，且適用于軸向應力不大于3.2MPa(最大軸向荷載700kN)，試樣水平推力不大于700kN的粗顆粒土直剪試驗的專用設備。
ZJ50-35A2型粗粒土直剪儀在水平方向?qū)儆谌詣?dòng)控制，垂直方向?yàn)榘胱詣?dòng)控制，能夠自動采集數據。能夠通過配套的軟件與控制系統對試驗過程進行自動化控制并且實時記錄與保存試驗數據，待試驗結束后，自動給出相關試驗數據圖表與結果。試驗人員只需在電腦中調出相關試驗結果直接打印結果即可。
主要技術參數
1.型號：ZJ50-35A2；
2.試樣尺寸：Ф500X400mm
3.最大垂直載荷：0-700KN；傳感器精度±0.5%F.S
4.最大水平推力：0-700KN；傳感器精度±0.5%F.S
5.最大垂直行程： 150mm
6.最大水平行程： 150mm
7.垂直穩壓采用氣控穩壓；
8.水平剪切采用伺服控制推力油源；
9.水平剪切自動控制方式: 應力、應變
10.水平剪切自動控制速度: 0.005-3mm/min
11.垂直位移傳感器：0-50mm；精度±0.3%F.S
12.水平位移傳感器：0-100mm；精度±0.3%F.S。
所使用軟件
數據采集系統由計算機、傳感器、A/D轉換器、信號放大、調理、傳輸系統組成；所有試驗參數由專門軟件控制進行定時自動采集、數據存儲。顯示適時圖形，試驗完成后由計算機對所采集的數據進行處理。
系統操作軟件平臺為中文系統，系統控制軟件使用VC++語言編制。下拉式菜單，仿Windows界面。為方便用戶需要，本軟件采用數據開放型式，試驗過程中采集到的數據自動存貯于Microsoft Access數據庫中。用戶可以利用Microsoft Excel調用原始數據后自行處理。在試驗結束后，可以利用設備配套的“ 數據處理軟件”進行處理，打印成果、繪制圖形。

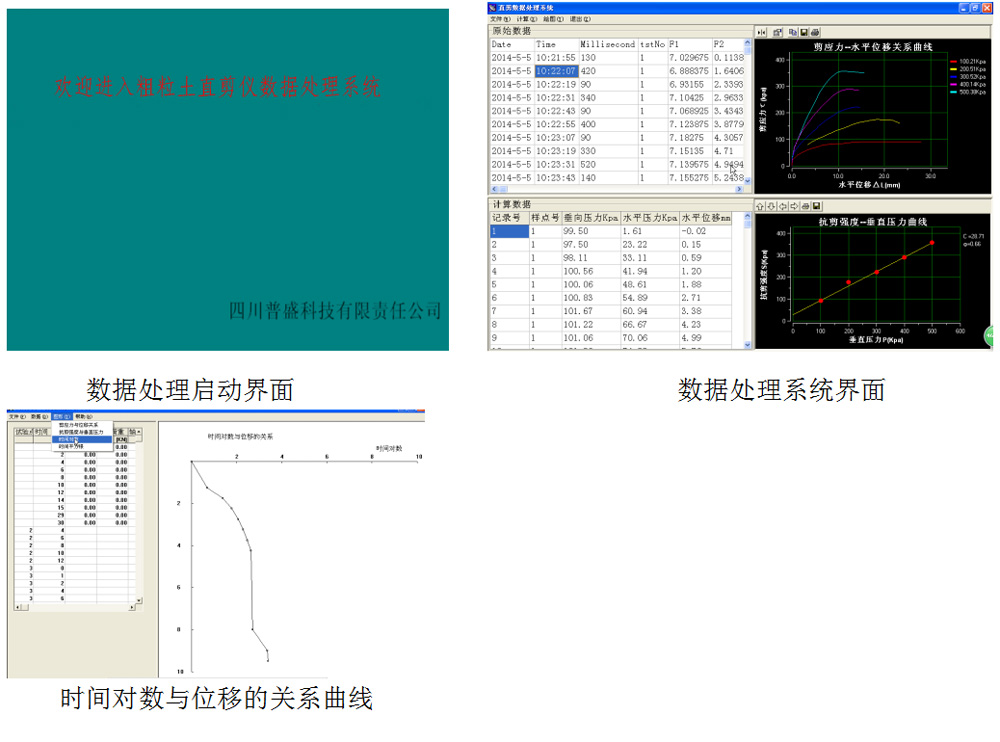

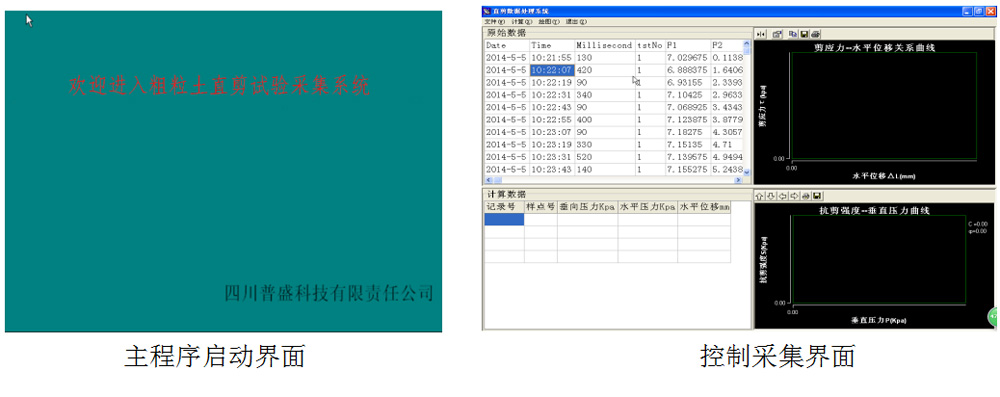

軟件主要界面
