產品概述
SZ30-4B2型粗粒土三軸剪切儀是執行中華人民共和國國家標準 GB/T 50123-2019《土工試驗方法標準》或中華人民共和國發改委發布的DL/T5356-2006《水利水電工程粗粒土試驗規程》中的各項標準，且適用于軸向應力σ1不大于28.3MPa(最大軸向荷載2000kN)，試樣周圍壓力σ3不大于4.0Mpa的粗顆粒土抗剪強度及其變形特性試驗的試驗設備。
本設備具有一般三軸剪切試驗功能即（UU;CU;CD試驗）。軸向應力應變采用數控計量油源自動控制。
軟件系統能對軸向應力應變進行控制，對所有試驗參數進行自動數據采集，以及試驗參數數據處理顯示和數據庫管理。試驗完成后由計算機進行數據處理,同時打印成果、繪制圖形。本機自動采集的參數有：軸向載荷、軸向位移、周圍壓力、孔隙壓力、反壓力、試樣體積變化量參數、固結沉降量。實時顯示采集、存儲。并能提取三個以上的不同圍壓的成果繪出膜爾應力圓。計算出摩擦角和粘聚力。還能提出有關模型參數。使用氮?dú)饪刂茋鷫?，試?yàn)過程全手動操作。
主要技術參數
1、型號：SZ30-4B2
2、試樣尺寸： 直徑300mm X 高度600mm；
3、最大軸向荷載： 2000kN；
4、最大周圍壓力： 4.0Mpa；穩壓誤差：1%；
5、最大反壓力： 4.0Mpa；
6、孔隙壓力： -0.1-4.0Mpa；
7、最大軸向行程：250mm；
8、軸向變形速率：0.015-30mm/min
9、體變分辨率： 5ml
10、體變管容積： 6000毫升;
11、微機自動控制軸向應力應變，自動采集和后期自動處理數據,
12、周圍壓力使用氮?dú)?，穩壓氣壓13Mpa；
13、載荷架形式：四立柱。
采控軟件主要界面
系統分試驗數據采集控制系統和數據處理系統兩部份。本機自動控制軸向應力應變，自動采集的參數有： 軸向力、軸向位移、周圍壓力、孔隙壓力、反壓力、 試樣體積變化等參數。固結沉降量是由計算機測量。
操作系統平臺為中文系統,下拉式菜單，仿Windows頁面。試驗過程中采集到的數據自動保存于Microsoft Access數據庫中。在試驗結束后，可以利用設備配套的“數據處理軟件”進行處理，分析成果、繪制圖形。

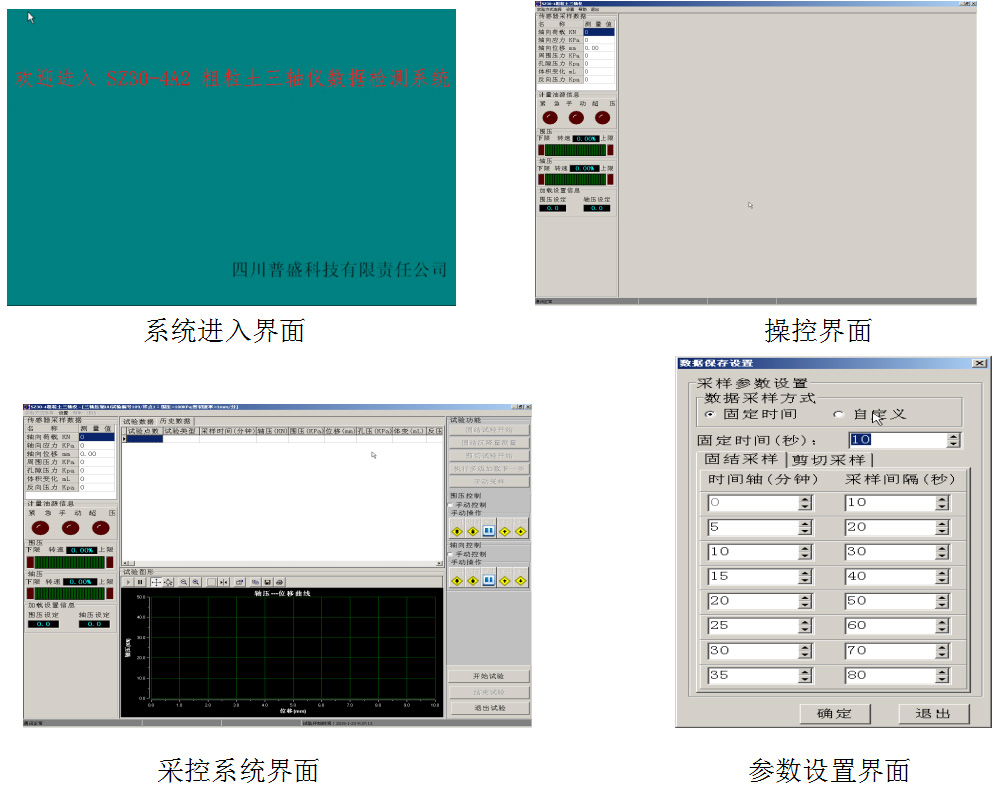

系統主要界面如下：
