概述

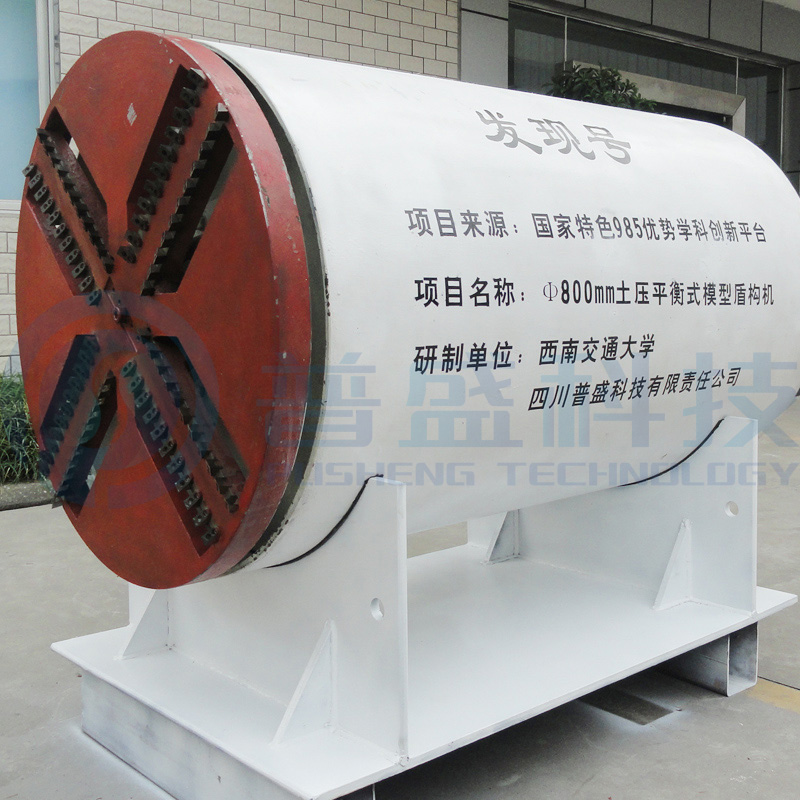

本盾構機可模擬盾構機掌子面保壓穩定、刀盤切削開挖、螺旋出土器排土、管片拼裝、千斤頂頂推步進及盾尾注漿等施工過程，模擬土壓平衡盾構掘進過程的多場-多體相互作用關系，可針對軟土、砂卵石、卵礫石、巖層等典型地層條件開展真實粒徑原狀巖土體的盾構機室內掘進模擬試驗。該盾構機主要由刀盤、驅動電機、螺旋輸送機、推進千斤頂及模型鋼管片五部分組成，實現了土壓平衡盾構掘進全過程的大系統相似，為深入研究盾構施工對地層及周圍環境的影響提供新手段。
主要功能：
原狀軟土地層、砂卵石地層條件下進行盾構機原型掘進試驗；
基于系統相似基本原理，開展模型盾構機室內掘進的相似模型試驗研究；
原狀地層下的盾構機適應性及選型研究；
盾構掘進參數研究、施工控制研究；
盾構掘進對周圍環境及建筑物的影響研究；
盾構隧道掘進的多場-多體模型試驗研究。
主要技術指標：
盾構機：外徑800mm，內徑780mm，機殼厚度10mm，長度1000mm
刀盤直徑：800mm（包括適用于砂卵石地層和軟土地層的刀盤各1組）
最大扭矩：18kN·m
最大轉速：6 rad/min的正向和反向旋轉
螺旋輸送機最大扭矩為2kN·m，最大轉速23 rad/min
推進千斤頂總推力500kN
